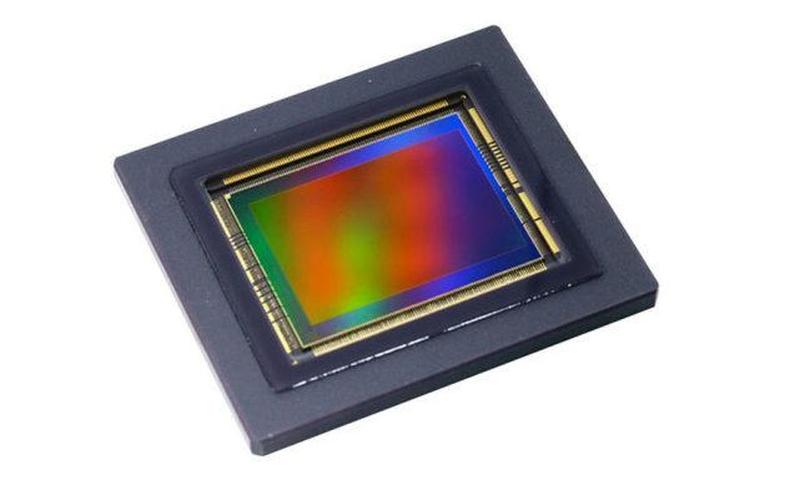

CMOS（互补金属氧化物半导体）是一种广泛应用于图像传感器技术的半导体工艺。它在现代数码相机、智能手机、监控摄像头等设备中扮演着至关重要的角色。CMOS图像传感器通过将光信号转换为电信号，从而生成数字图像。与传统的CCD（电荷耦合器件）相比，CMOS传感器具有更低的制造成本、更高的集成度和更低的功耗，使其在市场上逐渐占据主导地位。
CMOS图像传感器的基本原理
CMOS图像传感器的工作原理基于光电效应。当光子照射到传感器表面的光电二极管时，光子的能量会被吸收并释放出电子，从而产生电流。这些电流信号会被连接在每个探测器上的晶体管放大，最终形成可供处理的电信号。每个CMOS传感器由成千上万的光电二极管组成，这些二极管排列成矩阵，以便同时接收不同位置的光信号。
CMOS传感器的设计使得每个像素都可以独立工作，这意味着每个像素都有自己的放大器和模数转换器（ADC）。这种结构不仅提高了数据读取速度，还降低了功耗，使得CMOS传感器在需要快速成像的应用中表现优异，例如在高速摄影和实时视频录制中。
CMOS与CCD技术比较
尽管CMOS和CCD都是用于图像捕捉的重要技术，但它们在多个方面存在显著差异。在图像质量方面，CCD传感器以其较低的噪声和高灵敏度著称，适合于高端摄影和科学成像。随着CMOS技术的发展，现代CMOS传感器的图像质量已显著提升，能够满足大多数消费级应用的需求。
在制造成本上，CMOS传感器由于采用标准半导体制造工艺，其生产成本远低于CCD传感器。这使得CMOS成为手机和其他消费电子产品中的首选图像传感器。CMOS传感器通常集成了更多功能，如图像处理和信号放大，这进一步提高了其性价比。
在功耗方面，CMOS传感器相较于CCD具有更低的能耗，这使得它们在移动设备中尤为受欢迎。随着技术的进步，现代CMOS相机能够在保持高性能的实现更长时间的续航。
应用领域
CMOS图像传感器广泛应用于多个领域，包括消费电子、安防监控、医疗成像等。在消费电子领域，几乎所有智能手机、平板电脑和数码相机都采用了CMOS技术。这使得用户能够在便携设备上拍摄高质量照片和视频。
在安防监控领域，由于其低功耗和高集成度，CMOS传感器被广泛应用于监控摄像头。它们能够在不同光照条件下提供清晰的视频画面，并支持夜视功能。一些先进的监控系统还利用CMOS技术实现人脸识别和运动检测等智能功能。
医疗成像也是CMOS技术的重要应用领域。许多现代医疗设备，如内窥镜和超声波设备，都采用了高分辨率的CMOS图像传感器，以提供更清晰、更准确的诊断信息。这些设备不仅提高了医疗服务的质量，也为患者提供了更好的体验。
相关内容的知识扩展：
CMOS技术的发展历史可以追溯到20世纪60年代。当时，研究人员开始探索如何利用半导体材料制造更高效、更灵活的图像传感器。随着技术不断进步，尤其是1990年代后期，CMOS传感器逐渐取代了传统CCD成为市场主流。这一转变不仅推动了消费电子行业的发展，也促进了相关技术如智能手机摄影的发展。
未来发展趋势是另一个值得关注的话题。随着人工智能和机器学习技术的发展，未来的CMOS图像传感器将能够实现更智能化的数据处理。例如，通过集成AI算法，这些传感器将能够自动优化拍摄参数，从而提高照片质量。在低光环境下拍摄时，新的算法也可以帮助减少噪声，提高成像清晰度。
市场竞争与创新也是影响CMOS技术发展的重要因素。目前，多家科技公司都在积极研发新一代图像传感器，以满足不断增长的市场需求。这些公司不仅关注提高图像质量，还致力于降低成本、提高能效以及增加新功能，如3D成像和增强现实支持。通过不断创新，CMOS技术将在未来继续引领图像捕捉领域的发展潮流。
